Turnare prin injecție personalizată a carcasei din plastic

1. Prezentare generală a proiectului

2. Geometria carcasei din plastic

 • Fața externă mare este suprafața vizibilă dominantă a carcasei. Este întreruptă de găuri de montare perimetrale și de o tranziție îngroșată către deschiderea dreptunghiulară. Aceste tranziții influențează poziția liniei de despărțire și cantitatea de oțel matriță necesară în jurul deschiderii. De asemenea, sculele trebuie să reproducă caracteristicile de blocare laterală fără a le deteriora în timpul demulării.



 • Deschiderea necesită un profil de margine consistent și un suport suficient de oțel în cavitatea și miezul din jur. Tranzițiile ascuțite, proeminențele subțiri din oțel și schimbările bruște ale suprafeței de turnare sunt potențiale probleme de întreținere a sculei. Prin urmare, geometria piesei trebuie verificată ca un ansamblu complet: orice reglare făcută pentru construcția matriței trebuie să păstreze în continuare spațiul și angajarea carcasei cu componenta sa de împerechere.



 • Regiunea panoului plat trebuie evaluată pentru distribuția grosimii, scufundare, deformare și concentrația locală a tensiunilor. O suprafață turnată vizual plană nu garantează planeitatea dimensională în toate condițiile de turnare. Poziția porții, răspunsul la ambalare, aspectul de răcire și contracția materialului afectează forma finită. Aici nu este atribuită nicio toleranță la planeitate sau o valoare a grosimii peretelui deoarece imaginile furnizate nu oferă o specificație dimensională controlată.



3. Revizuirea DFM: linia de despărțire, glisorul și starea oțelului

4. Design matriță și construcție cu acțiune laterală

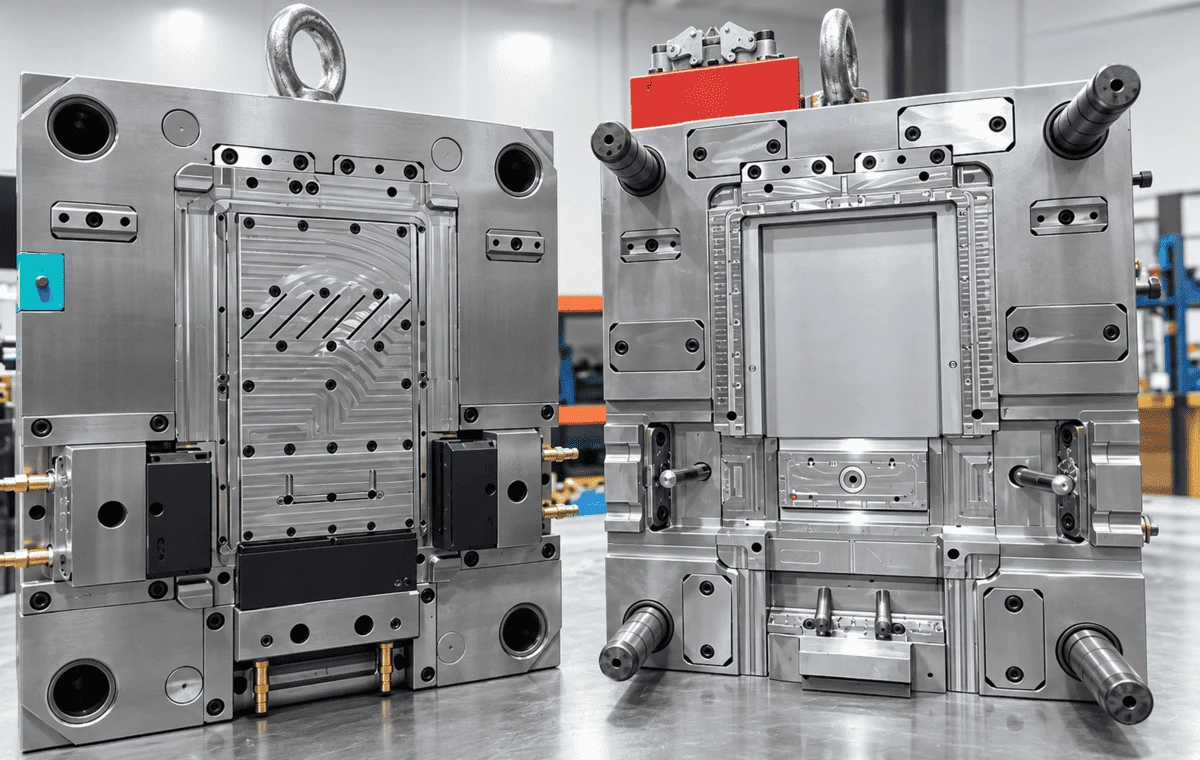

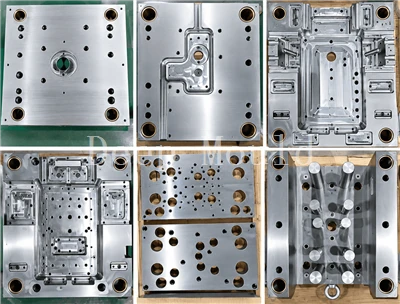

Fotografiile matriței arată un ansamblu complet de scule cu miezul și părțile cavității. În jurul deschiderii turnate, unealta folosește elemente din oțel prelucrat care trebuie să se alinieze atunci când matrița se închide. Componentele de ghidare, suprafețele de localizare și mecanismele de mișcare sunt vizibile în fotografii. Proiectarea sculelor trebuie să mențină o înregistrare repetabilă între aceste elemente, lăsând în același timp acces suficient pentru montare și întreținere.



Caracteristicile de acțiune laterală introduc interfețe suplimentare în comparație cu o matriță cu tragere dreaptă. Glisorul trebuie să atingă poziția complet închisă înainte de injectare, să rămână susținut în timpul presiunii în cavitate și să se retragă suficient de mult pentru ca elementul turnat să se elibereze. Suprafețele de închidere necesită montare controlată, deoarece spațiul liber excesiv poate provoca fulgerare, în timp ce interferența excesivă poate produce uzură sau uzură. Calea de eliberare trebuie, de asemenea, să evite tragerea de carcasa PA66 după deschiderea matriței principale.



Ejectarea trebuie luată în considerare împreună cu retragerea acțiunii secundare. Carcasa include un panou larg și mai multe caracteristici locale; Dispunerea ejectorului trebuie să distribuie forța de eliberare fără a o concentra pe un perete subțire sau pe marginea deschiderii. Locațiile exacte ale ejectorului nu sunt menționate în documente, așa că discuția de aici abordează verificările tehnice necesare, mai degrabă decât revendicarea unei anumite secvențe de evacuare.



Fotografii de scule și hardware

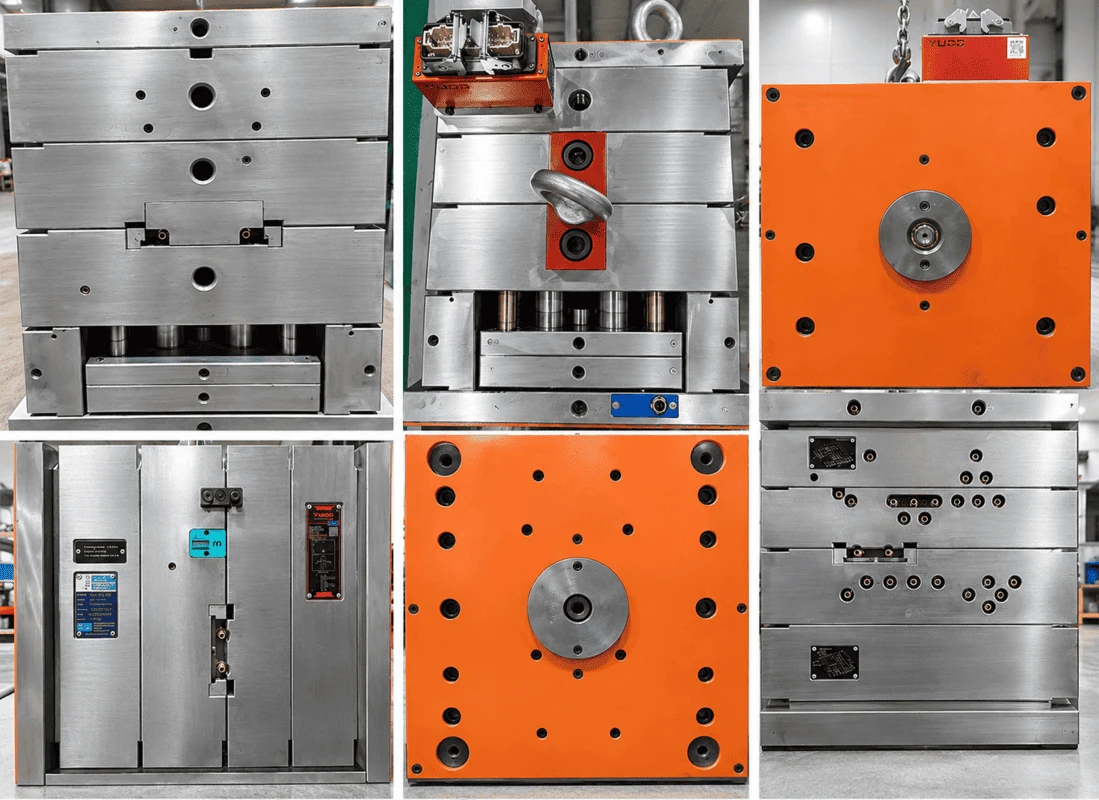

Setul de fotografii documentează, de asemenea, plăcile de matriță exterioare, interfețele de montare și echipamentele legate de canalele fierbinți marca YUDO. Acestea sunt referințe utile pentru construcția și asamblarea matriței, dar fotografiile singure nu stabilesc un număr confirmat de porți, un circuit de circuit fierbinte sau un ciclu de turnare de producție. Asemenea detalii ar trebui luate din proiectul final al matriței și din înregistrările de încercare, atunci când sunt disponibile.



5.Moldflow Review: Flow-Front Temperature

6.Moldflow Review: Presiunea de comutare V/P

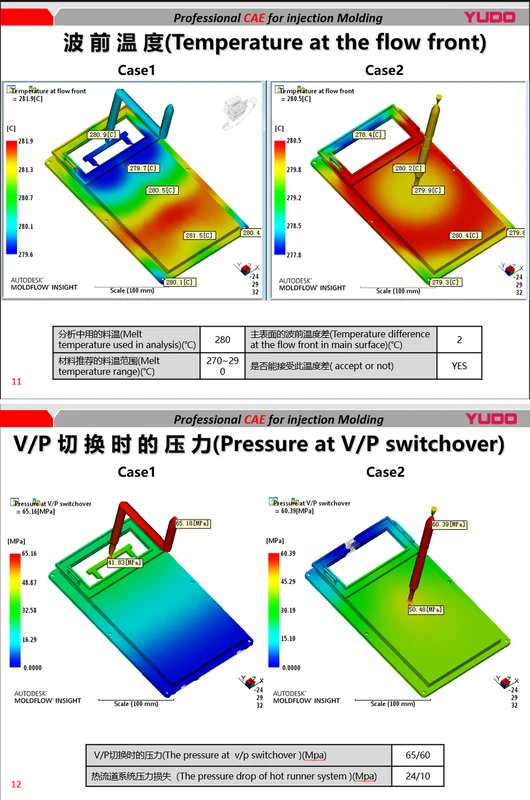

Simularea furnizată raportează o presiune la comutarea V/P de 65,16 MPa pentru Cazul 1 și 60,39 MPa pentru Cazul 2. Cazul 2 arată, prin urmare, o presiune de comutare modelată mai mică cu 4,77 MPa în condițiile utilizate pentru analiză. Documentul enumeră, de asemenea, pierderi de presiune la canal cald de 24 MPa și 10 MPa pentru cele două cazuri. Aceste rezultate sugerează că aranjamentul alternativ modifică cererea de presiune în sistemul de umplere.



Ieșire de simulare	Cazul 1 / Cazul 2
Temperatura maximă de curgere-front	281,9 grade / 280,5 grade
Presiune la comutarea V/P	65,16 MPa / 60,39 MPa

Căderea de presiune a canalului cald 24 MPa / 10 MPa

Analiza temperaturii de topire

280 de grade / 280 de grade



Presiunea mai scăzută estimată în cazul 2 este relevantă pentru evaluarea porții și a canalului, dar cea mai bună configurație nu poate fi selectată numai din presiune. Locația vestigiilor porții, cerințele cosmetice, pozițiile liniei de sudură, captarea aerului, comportamentul ambalajului și stabilitatea dimensională trebuie revizuite înainte ca designul sculei să fie înghețat. Imaginea furnizată nu arată toate analizele din aval, așa că nu se face nicio afirmație nesusținută cu privire la deformare, distribuția contracției sau aprobarea finală a porții.



Pentru validarea producției, ipotezele CAE ar trebui comparate cu uscarea reală a materialului, temperatura de topire, temperatura matriței, timpul de umplere, presiunea de injecție și dimensiunile pieselor măsurate. O discrepanță între modelul de umplere simulat și observat poate indica diferențe în condițiile procesului, comportamentul materialului sau geometria sculei.



7.PA66 Fereastra de selecție și procesare a materialelor

Rășina confirmată pentru acest proiect este POLIMID A SG NATURALE, un grad de turnare prin injecție PA66 cu vâscozitate standard. Conform fișei de date furnizate de producător, densitatea sa este de 1,14 g/cm³, punctul de topire este de 260 de grade și contracția medie tipică a mucegaiului este de 1,4–1,8%. Aceeași foaie oferă o rezistență la tracțiune la curgere de 85 MPa și un modul de tracțiune de 3.000 MPa. Aceste valori sunt proprietăți de referință ale gradului; nu sunt rezultate ale încercărilor de tracțiune efectuate pe această carcasă.



Proprietatea furnizorului PA66	Valoare tipică sau recomandată
Densitate	1,14 g/cm³
Punct de topire	260 de grade
Contracția medie a mucegaiului	1.4–1.8%
Rezistența la tracțiune la curgere	85 MPa
Modulul de tracțiune	3,000 MPa
Recomandare de uscare	Cel puțin 3 ore la 90-100 de grade
Temperatura de topire recomandată	260–285 de grade
Recomandare de temperatură a matriței	70-90 de grade



Procesarea PA66 necesită controlul umidității. Furnizorul recomandă uscarea timp de cel puțin trei ore la 90-100 de grade înainte de turnare. Intervalul de temperatură de topire recomandat este de 260–285 de grade, iar intervalul de temperatură a matriței este de 70–90 de grade. Acestea sunt puncte de plecare pentru dezvoltarea procesului, nu o înregistrare a setărilor exacte ale mașinii utilizate pentru fabricarea pieselor fotografiate. Setările reale depind de capacitatea mașinii, configurația ghidajului, grosimea piesei și răspunsul la umplere.



Intervalul de contracție al furnizorului trebuie luat în considerare în timpul dezvoltării dimensiunii cavității, dar un singur procent nu poate descrie în mod fiabil fiecare direcție a unei carcase cu deschidere, nervuri și caracteristici laterale. Presiunea de ambalare, grosimea locală a peretelui și diferențele de răcire pot crea modificări dimensionale neuniforme. Abordarea corectă este de a compara probele turnate cu desenul aprobat, de a revizui abaterile în funcție de caracteristică și de a ajusta condițiile procesului sau sculele numai după identificarea cauzei.



Fișa tehnică a materialului mai precizează că utilizarea alimentară sau medicală nu trebuie asumată fără aprobare specifică. Nu se solicită o astfel de cerere pentru această locuință. De asemenea, numai datele despre materiale nu stabilesc o clasificare a flăcării pieselor finite, o cerință de rezistență chimică sau o performanță pe termen lung în mediul de utilizare finală a clientului.



8.Referință de oțel și inspecție de tratament termic

Proiectul include o fișă tehnică pentru oțel matriță SWG 1.2767. Această referință poate fi utilizată pentru a revizui proprietățile generale ale oțelului și materialul de scule dorit. Un raport separat de tratament termic identifică piesele de prelucrat inspectate ca grad 2343, nu 1,2767. Prin urmare, cele două documente nu ar trebui combinate într-o certificare de material sau utilizate pentru a pretinde că duritatea măsurată se aplică fiecărei 1,2767 componente din matriță.





Pentru cele două piese de prelucrat inspectate, raportul de tratare termică specifică HRC 50–52 și înregistrează valorile măsurate de duritate în intervalul HRC 50,4–51,6, marcate acceptabil pe raport. De asemenea, înregistrează o deformare de aproximativ 0,1 mm pentru articolele inspectate. Acestea sunt rezultate pentru piesele de prelucrat identificate în acel raport, nu o declarație universală de acceptare a matriței. Trasabilitatea materialului ar trebui să conecteze fiecare certificat și înregistrarea inspecției cu componenta corespunzătoare.



9.Interfața mașinii și instalarea matriței

10. Încercarea instrumentelor, inspecția și controlul producției

O primă încercare practică pentru această carcasă ar trebui să stabilească o fereastră de umplere stabilă înainte de a lua în considerare corecțiile dimensionale. Echipa ar trebui să verifice umplerea completă în jurul deschiderii dreptunghiulare, zonele vizibile de sudură sau tricotare, fulger la linia de despărțire și închiderea glisorului și eliberarea caracteristicilor de blocare laterală. Starea panoului lat ar trebui să fie revizuită pentru scufundare, deformare și semne de manipulare.



Inspecția trebuie să urmeze desenul aprobat de client. Caracteristicile prioritare sunt probabil să includă locațiile orificiilor de montare, dimensiunile deschiderii, anvelopa generală, fețele locale de îmbinare și geometria elementelor de blocare. Acesta este un focus de inspecție recomandat bazat pe geometria vizibilă; nu este o afirmație că aceste caracteristici au o anumită toleranță sau că a fost furnizat un raport de inspecție pentru fiecare dintre ele.



Când este găsită o problemă dimensională, investigația ar trebui să facă distincția între geometria sculei și răspunsul la proces. O modificare a ambalării sau a răcirii poate îmbunătăți o zonă în timp ce o altă caracteristică este mutată din toleranță.



Eșantioanele dimensionale ar trebui, prin urmare, măsurate printr-un proces documentat și repetabil. Eșantioane aprobate, date CAD controlate de revizuire și criterii clare de acceptare sunt necesare înainte de lansarea producției în serie.



11.Custom Housing Instrumente și Întrebări de turnare

Pentru o carcasă din plastic comparabilă, Deep Mold poate revizui geometria CAD, abordarea sculelor șiturnare prin injecțiecerințe. Revizuirea inițială ar trebui să includă calitatea materialului, cantitatea de comandă proiectată, interfețele funcționale, suprafețele cosmetice, toleranțele dimensionale și orice restricții privind poziția porții sau marcajele ejectorului. Un model 3D STEP și un desen 2D controlat sunt documentele de pornire preferate.



Acolo unde sunt prezente încuietori laterale sau decupări, revizuirea DFM ar trebui să identifice linia de despărțire propusă, direcția glisorului, condițiile de tiraj și de închidere înainte ca proiectarea matriței să fie finalizată. Acolo unde geometria prezintă risc de umplere, analiza Moldflow poate sprijini compararea alternativelor de poartă sau de rulare. Recomandările rezultate ar trebui să fie confirmate cu clientul înainte de lansarea revizuirii finale a sculelor.
